幕布對開系統由對開軌道系統、傳動裝置、電纜收納裝置、保護裝置和控制系統等組成。
具體結構配置由下述部分組成：
對開幕導軌系統。

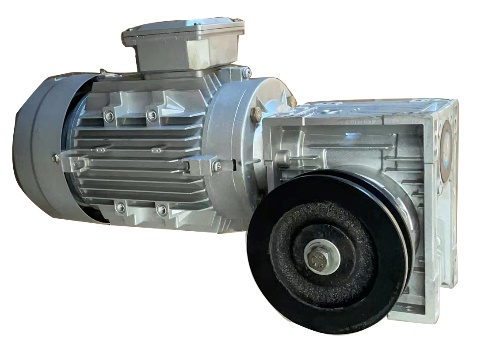

對開牽引裝置：包括電動機、減速器、制動器等。
傳動裝置：滑輪組件、鋼絲繩和及其配件。
電纜收納裝置。
保護裝置：開閉行程限位和速度調節功能等。
控制系統：控制系統設置就地操作臺，在操作臺上應能設定開閉速度，并具有手動備份等功能。
對開幕導軌中間重疊部分不小于2.0m，兩側延伸至可以使幕布開到舞臺建筑臺口以外。
對開模式具有手動開啟功能。
對開采用鋼絲繩卷繞牽引方式。
驅動電機制動器采用高一級匹配設計，大大增大了電機的制動力矩，使整套系統定位更加可靠，噪音更小，并延長了設備壽命。
大幕整體可通過掛鉤安裝于一道吊桿上。
本裝置所用配套件及成型材料質量優良，外觀質感美觀舒暢，運行平穩靈活，重量輕，噪音低，是理想的對開幕設備。
對開幕的電動機、傳動機構等，應當十分注意機械產生的噪聲。在最大速度的 80%時，位于觀眾廳測試的噪聲應小于48dB(A)。
技術參數
型號 | LM-100 | LM-200 | LM-300 |
電機功率 | 0.75KW | 1.1KW | 1.5KW |
標準 | 設計、生產及施工應執行國家及舞臺行業相關標準 | ||
操作模式 | 手電兩用 | ||
驅動方式 | 對開電動鋼絲繩牽引 | ||
減速機 | 硬齒面齒輪減速機 | ||
制動方式 | 電磁制動 | ||
軌道形式 | 角鐵、鋁合金、均勻收縮剪刀片（選配） | ||
調速形式 | 無極調速、變頻調速、勻速（選配） | ||
速度（對開） | 0-1.0m/s，0.3m/s、速度可定制 | ||
軌道長度 | 根據要求定制 | ||
行程（單邊） | 根據要求定制 | ||
載荷 | 6KN、8KN、10KN（選配） | ||
